工業內窺鏡檢測的目的是發現設備內部的缺陷，傳統檢測用眼睛判斷，根據檢測圖像的畫面進行判斷。工業內窺鏡技術發展至今，有了高大上的先進測量技術，可以對缺陷的嚴重程度性進行定量分析，可以說在目視檢測的基礎上，用數據說話更精準。

我們一起看看韋林工業內窺鏡的光柵掃描測量技術吧，Mentor Visual iQ（MViQ）視頻內窺鏡可以在工業內窺鏡檢測任務中，利用先進的光柵掃描技術，識別并重現被測物體的外貌輪廓，通過進行三維立體數字建模，形成點云圖、深度圖，可通過旋轉、平移、縮放等操作更加清晰明了的對被測物體表面缺陷進行全方位的定性及定量的分析。

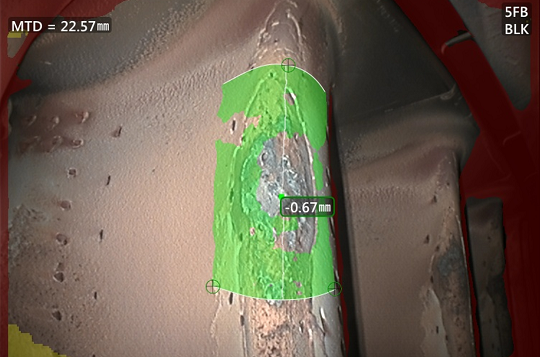

下圖為使用區域深度剖面功能測量渦輪葉片前緣凹坑的實際案例，該功能可在曲面上精確測量凹坑深度，打破傳統測量法的局限性。

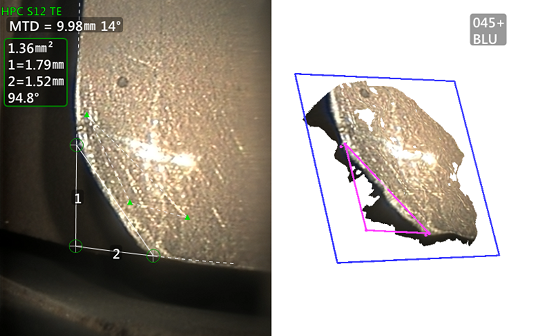

下圖為使用測量平面結合面積測量法，測量葉尖材料丟失的應用，測量平面法可定義出虛擬平面，以在空間選點，精確測量出缺失面積。

通過點云圖和深度圖，可更加清晰、直觀的分析被檢測物體的表面狀況，對于判定損傷程度，區別劃痕及裂紋、明確缺陷種類等具有重要作用。先進的測量功能，使得工業內窺鏡檢測技術，有了用數據說話的能力，助力檢測更精準！
